مدار فرمان بوستر پمپ یکی از اجزای حیاتی در سیستمهای آبرسانی مدرن، ساختمانهای مسکونی و تجاری، صنایع و حتی کشاورزی است. بدون یک مدار فرمان دقیق و استاندارد، بوستر پمپ نمیتواند به درستی فشار آب را تنظیم کند و در نتیجه مشکلاتی مانند نوسان فشار، روشن و خاموش شدن مکرر، استهلاک زودهنگام پمپها و در نهایت قطعی آب به وجود میآید. در این مقاله قصد داریم به صورت کامل و تخصصی به بررسی مدار فرمان بوستر پمپ، اجزای آن، نحوه عملکرد، نقشههای متداول، نکات طراحی و عیبیابی بپردازیم. اگر شما هم به دنبال درک عمیقتری از این موضوع هستید، تا انتهای این مطلب همراه ما باشید.
بوستر پمپ چیست و چرا به مدار فرمان نیاز دارد؟

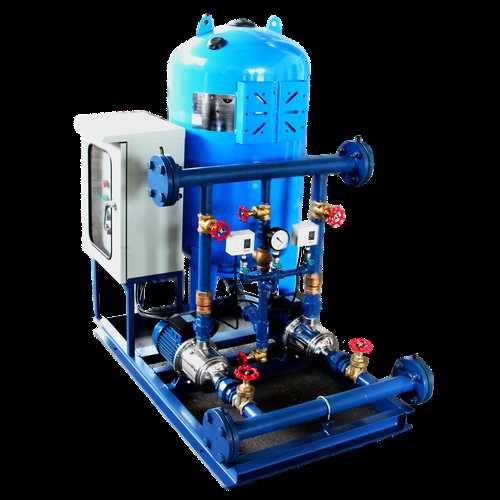

پیش از پرداختن به جزئیات مدار فرمان، بهتر است یک تعریف ساده از بوستر پمپ داشته باشیم. بوستر پمپ (Booster Pump) مجموعهای از یک یا چند پمپ است که به صورت موازی یا سری به یکدیگر متصل میشوند تا فشار آب ورودی را افزایش داده و آن را با فشار ثابت و مناسب به نقاط مصرف برسانند. این سیستمها معمولاً در ساختمانهای بلند، مجتمعهای مسکونی، هتلها، بیمارستانها، کارخانهها و شبکههای آبرسانی استفاده میشوند.
وظیفه اصلی مدار فرمان بوستر پمپ، کنترل و مدیریت عملکرد پمپها بر اساس نیاز مصرفکننده است. به عبارت دیگر، مدار فرمان تصمیم میگیرد که چه زمانی پمپها روشن یا خاموش شوند، کدام پمپ فعال باشد، دور موتور چقدر باشد و در صورت بروز خطا، سیستم چگونه واکنش نشان دهد. بدون این مدار، پمپها به صورت مداوم کار میکنند یا به طور نامنظم قطع و وصل میشوند که هر دو حالت آسیبزا است.
اجزای اصلی مدار فرمان بوستر پمپ
برای طراحی و اجرای صحیح مدار فرمان بوستر پمپ، باید با اجزای زیر آشنا باشیم:
۱. کلید محافظ جان و فیوزها
در ابتدای هر مدار الکتریکی، استفاده از تجهیزات حفاظتی مانند فیوز، کلید محافظ جان (RCD) و کلید مینیاتوری (MCB) ضروری است. این تجهیزات از مدار در برابر اتصال کوتاه، اضافه بار و نشتی جریان محافظت میکنند.
۲. کنتاکتورها
کنتاکتور یک کلید الکترومغناطیسی است که برای قطع و وصل مدار قدرت پمپها استفاده میشود. در مدار فرمان بوستر پمپ، معمولاً برای هر پمپ یک کنتاکتور جداگانه در نظر گرفته میشود. کنتاکتورها با دریافت فرمان از رله یا کنترلر، مدار قدرت را فعال یا غیرفعال میکنند.
۳. رلههای حفاظتی (بیمتال یا رله اضافه بار)
برای محافظت از موتور پمپ در برابر اضافه بار حرارتی، از رلههای بیمتال یا رلههای اضافه بار الکترونیکی استفاده میشود. این رلهها جریان موتور را اندازهگیری کرده و در صورت عبور از حد مجاز، مدار فرمان را قطع میکنند.
۴. پرشر سوئیچ (Pressure Switch)
پرشر سوئیچ یکی از مهمترین سنسورها در مدار فرمان بوستر پمپ است. این سنسور فشار آب را تشخیص داده و در فشارهای مشخص (حداقل و حداکثر) سیگنال قطع یا وصل به مدار فرمان ارسال میکند. در سیستمهای ساده، پرشر سوئیچ مستقیماً فرمان روشن و خاموش شدن پمپ را صادر میکند.
۵. پرشر ترانسمیتر (Pressure Transmitter)
در سیستمهای پیشرفتهتر و دور متغیر، به جای پرشر سوئیچ از پرشر ترانسمیتر استفاده میشود. این سنسور فشار را به سیگنال آنالوگ (معمولاً ۴ تا ۲۰ میلیآمپر یا ۰ تا ۱۰ ولت) تبدیل کرده و به اینورتر یا PLC ارسال میکند. با این کار، کنترل دقیقتری بر روی فشار خروجی انجام میشود.
۶. اینورتر یا درایو دور متغیر (VFD)
در مدار فرمان بوستر پمپ مدرن، اینورتر نقش بسیار مهمی ایفا میکند. اینورتر با تغییر فرکانس و ولتاژ خروجی، دور موتور پمپ را کنترل میکند. به این ترتیب، به جای قطع و وصل کامل پمپ، دور آن کم یا زیاد میشود تا فشار ثابت بماند. این روش باعث کاهش مصرف انرژی، کاهش ضربه قوچ و افزایش عمر مفید تجهیزات میشود.
۷. کنترلر یا PLC
در سیستمهای بزرگ و پیچیده که چند پمپ به صورت موازی کار میکنند، از PLC یا کنترلرهای مخصوص بوستر پمپ استفاده میشود. این کنترلرها اطلاعات سنسورها را دریافت کرده، بر اساس برنامه از پیش تعیین شده تصمیم میگیرند و فرمانهای لازم را به کنتاکتورها یا اینورترها ارسال میکنند. همچنین قابلیت نمایش آلارمها، ثبت وقایع و ارتباط با سیستمهای مانیتورینگ را دارند.
۸. رله کنترل فاز
برای حفاظت از موتور در برابر نوسانات ولتاژ، عدم تعادل فازها، قطع یکی از فازها و معکوس شدن توالی فاز، از رله کنترل فاز استفاده میشود. این رله در ورودی مدار فرمان قرار میگیرد و در صورت بروز هر یک از این خطاها، مدار را قطع میکند.
۹. شناور یا سنسور سطح آب
در سیستمهایی که از مخزن ذخیره آب استفاده میشود، سنسور سطح آب یا شناور برای جلوگیری از کارکرد پمپ در حالت خشک (Dry Run) ضروری است. این سنسور به مدار فرمان اطلاع میدهد که آب کافی در مخزن وجود دارد یا خیر.
۱۰. چراغهای سیگنال و آلارم
برای نمایش وضعیت سیستم (روشن، خاموش، خطا)، از چراغهای سیگنال با رنگهای مختلف (سبز، زرد، قرمز) استفاده میشود. همچنین در صورت بروز خطا، آژیر یا بوق آلارم فعال میشود.
انواع مدار فرمان بوستر پمپ
مدار فرمان بوستر پمپ بسته به نوع کاربرد، تعداد پمپها، دقت کنترل فشار و بودجه پروژه به چند دسته کلی تقسیم میشود:
۱. مدار فرمان ساده با پرشر سوئیچ
در این نوع مدار که برای بوستر پمپهای تک پمپ یا دو پمپ کوچک استفاده میشود، پرشر سوئیچ مستقیماً به بوبین کنتاکتور متصل است. با کاهش فشار تا حد معین (مثلاً ۲ بار)، پرشر سوئیچ فرمان وصل میدهد و پمپ روشن میشود. با رسیدن فشار به حد بالا (مثلاً ۴ بار)، پرشر سوئیچ قطع شده و پمپ خاموش میشود. این روش ساده و ارزان است اما معایبی مانند نوسان فشار، استهلاک زیاد کنتاکتورها و جریان هجومی مکرر دارد.
۲. مدار فرمان با اینورتر تک پمپ
در این روش، از یک اینورتر برای کنترل دور یک پمپ استفاده میشود. پرشر ترانسمیتر فشار خروجی را به اینورتر گزارش میدهد و اینورتر با مقایسه با مقدار تنظیم شده (Set Point)، دور پمپ را به صورت پیوسته تغییر میدهد تا فشار ثابت بماند. این روش برای ساختمانهایی با مصرف متغیر بسیار مناسب است و صرفهجویی انرژی قابل توجهی دارد.
۳. مدار فرمان چند پمپ با یک اینورتر (سیستم مستر و اسلیو)
در این سیستم، یک اینورتر به عنوان مستر (Master) عمل میکند و دور پمپ اول را کنترل میکند. وقتی مصرف آب افزایش یابد و پمپ اول به حداکثر دور خود برسد، اینورتر فرمان روشن شدن پمپ دوم را از طریق کنتاکتور صادر میکند. پمپ دوم به صورت مستقیم (با دور ثابت) کار میکند. اگر مصرف بیشتر شود، پمپ سوم و… وارد مدار میشوند. در برخی سیستمها، اینورتر به صورت چرخشی بین پمپها جابجا میشود تا استهلاک یکنواخت باشد.
۴. مدار فرمان چند پمپ با چند اینورتر
در این روش که برای سیستمهای بزرگ و حساس استفاده میشود، برای هر پمپ یک اینورتر جداگانه در نظر گرفته میشود. همه اینورترها از طریق شبکه ارتباطی (مانند Modbus یا Profibus) به یک کنترلر مرکزی متصل هستند. کنترلر بر اساس فشار و دبی مصرفی، دور هر پمپ را به صورت مستقل تنظیم میکند. این سیستم بیشترین انعطافپذیری و دقت را دارد اما هزینه بالایی نیز دارد.
نقشه مدار فرمان بوستر پمپ (نمونه عملی)
برای درک بهتر، یک نمونه نقشه مدار فرمان بوستر پمپ دو پمپ با یک اینورتر و دو کنتاکتور را به صورت مختصر شرح میدهیم:
مدار قدرت:
-
ورودی سه فاز از کلید اصلی به اینورتر و کنتاکتور K1 و K2 متصل میشود.
-
خروجی اینورتر به پمپ اول (M1) متصل است.
-
کنتاکتور K1 پمپ دوم (M2) را به صورت مستقیم به شبکه وصل میکند.
-
کنتاکتور K2 برای اتصال پمپ اول به صورت مستقیم (در حالت بایپس یا مواقع اضطراری) در نظر گرفته شده است.
مدار فرمان:
-
تغذیه مدار فرمان از یک ترانسفورماتور کاهنده (مثلاً ۲۲۰ به ۲۴ ولت) یا مستقیم از یک فاز و نول گرفته میشود.
-
رله کنترل فاز در ابتدای مدار قرار دارد و در صورت سلامت شبکه، کنتاکت آن بسته است.
-
پرشر ترانسمیتر به ورودی آنالوگ اینورتر متصل است.
-
خروجی رله اینورتر (که نشاندهنده رسیدن به حداکثر دور است) به تایمر یا مستقیم به بوبین کنتاکتور K1 وصل میشود.
-
یک کلید انتخابگر (سه حالته: دستی – صفر – اتوماتیک) برای هر پمپ در نظر گرفته شده است.
-
چراغ سیگنال سبز برای نمایش روشن بودن هر پمپ و چراغ قرمز برای خطا در نظر گرفته شده است.
این نقشه یک پایه استاندارد است که میتوان آن را با اضافه کردن رلههای حفاظتی، شناور، PLC و… توسعه داد.
نکات کلیدی در طراحی مدار فرمان بوستر پمپ
برای اینکه مدار فرمان بوستر پمپ عملکرد مطمئن و طولانی داشته باشد، رعایت نکات زیر ضروری است:
۱. انتخاب صحیح تجهیزات
همیشه جریان نامی موتور، ولتاژ کار، فرکانس شبکه و شرایط محیطی (دما، رطوبت، گرد و غبار) را در انتخاب کنتاکتور، بیمتال، فیوز و کابلها در نظر بگیرید. استفاده از تجهیزات با کیفیت پایین باعث خرابیهای مکرر میشود.
۲. استفاده از رله کنترل فاز
در شبکههای برق صنعتی و حتی شهری، نوسان ولتاژ و قطع فاز بسیار شایع است. رله کنترل فاز از سوختن موتور پمپ جلوگیری میکند و هزینه اضافی آن در مقایسه با قیمت موتور بسیار ناچیز است.
۳. حفاظت در برابر کارکرد خشک
اگر پمپ بدون آب کار کند، پروانه و آببند آن به سرعت آسیب میبیند. حتماً از سنسور سطح آب، شناور یا پرشر سوئیچ مکش استفاده کنید تا در صورت نبود آب، مدار فرمان پمپ را خاموش کند.
۴. طراحی مدار قطع اضطراری
یک شستی قارچی (Emergency Stop) در نزدیکی تابلو فرمان قرار دهید تا در مواقع خطر، کل سیستم به سرعت خاموش شود. این شستی باید به صورت سری در مدار فرمان قرار گیرد.
۵. در نظر گرفتن توالی کار پمپها
در سیستمهای چند پمپ، بهتر است توالی کار پمپها به صورت چرخشی باشد تا ساعات کارکرد همه پمپها یکسان شده و از استهلاک نامتوازن جلوگیری شود. این کار را میتوان با PLC یا رلههای توالی انجام داد.
۶. استفاده از اینورتر برای کاهش ضربه قوچ
در سیستمهایی که به صورت مستقیم قطع و وصل میشوند، پدیده ضربه قوچ (Water Hammer) باعث آسیب به لولهها و اتصالات میشود. با استفاده از اینورتر و رامپ نرم (Soft Start/Stop) میتوان این ضربه را به حداقل رساند.
۷. مستندسازی نقشهها
همیشه نقشههای دقیق مدار فرمان و قدرت را تهیه کرده و در داخل تابلو برق قرار دهید. این کار در زمان عیبیابی و تعمیرات بسیار کمککننده است.
عیبیابی مدار فرمان بوستر پمپ
حتی با طراحی دقیق، ممکن است مدار فرمان بوستر پمپ دچار خطا شود. در ادامه برخی از رایجترین مشکلات و راهحلهای آنها را بررسی میکنیم:
۱. پمپ روشن نمیشود
-
بررسی تغذیه ورودی: مطمئن شوید برق سه فاز به تابلو رسیده و کلید اصلی وصل است.
-
بررسی رله کنترل فاز: اگر LED خطا روشن است، مشکل از شبکه برق (قطع فاز، عدم تقارن ولتاژ) است.
-
بررسی پرشر سوئیچ یا ترانسمیتر: ممکن است سنسور فشار خراب شده و سیگنال اشتباه ارسال میکند. فشار سیستم را با یک گیج تست کنید.
-
بررسی شناور یا سنسور سطح: اگر سطح آب مخزن پایین است، مدار فرمان به درستی پمپ را خاموش نگه میدارد.
-
بررسی کنتاکتور و بوبین: با مولتیمتر بوبین کنتاکتور را تست کنید و از سلامت کنتاکتها مطمئن شوید.
۲. پمپ خاموش نمیشود
-
پرشر سوئیچ تنظیم نیست: ممکن است فشار تنظیم شده بیش از حد بالا باشد و پمپ هرگز به آن نرسد.
-
نشتی در سیستم: اگر شیر یکطرفه خراب باشد یا لولهای نشتی داشته باشد، فشار افت میکند و پمپ مدام کار میکند.
-
کنتاکتور چسبیده: کنتاکتهای کنتاکتور ممکن است جوش خورده باشند و حتی با قطع بوبین، مدار قدرت باز نشود.
۳. نوسان فشار در خروجی
-
تنظیم نبودن پارامترهای اینورتر: اگر سیستم دور متغیر دارید، پارامترهای PID اینورتر را بررسی و بهینه کنید.
-
پرشر ترانسمیتر معیوب: سنسور ممکن است نویز گرفته یا کالیبراسیون آن به هم خورده باشد.
-
هوا گرفتن پمپ یا لولهها: وجود هوا در سیستم باعث نوسان فشار میشود.
۴. خطای اضافه بار مکرر
-
تنظیم نبودن بیمتال: جریان تنظیم شده رله اضافه بار را با جریان نامی موتور مقایسه کنید.
-
خرابی بلبرینگ یا پروانه پمپ: اگر پمپ به سختی بچرخد، جریان موتور بالا رفته و رله اضافه بار عمل میکند.
-
افت ولتاژ: در زمان استارت، افت ولتاژ شدید باعث افزایش جریان و خطای اضافه بار میشود.
جمعبندی
مدار فرمان بوستر پمپ قلب تپنده سیستمهای آبرسانی تحت فشار است. طراحی درست این مدار نه تنها عملکرد پایدار و قابل اطمینان را تضمین میکند، بلکه در کاهش مصرف انرژی، افزایش عمر تجهیزات و کاهش هزینههای نگهداری نیز نقش بسزایی دارد. در این مقاله سعی کردیم از مفاهیم پایه تا جزئیات فنی و عیبیابی را پوشش دهیم تا شما بتوانید با دیدی کامل نسبت به انتخاب، اجرا و نگهداری این مدار اقدام کنید.
اگر به دنبال پیادهسازی یک مدار فرمان بوستر پمپ استاندارد برای پروژه خود هستید، توصیه میکنیم حتماً از مهندسان با تجربه در زمینه تابلو برق و اتوماسیون صنعتی مشاوره بگیرید و از تجهیزات با کیفیت و دارای گارانتی معتبر استفاده کنید. همچنین به یاد داشته باشید که سرویس دورهای تابلو فرمان و پمپها میتواند از بروز اکثر خطاهای ناگهانی جلوگیری کند.
امیدواریم این مطلب برای شما مفید بوده باشد. در صورت نیاز به اطلاعات بیشتر در زمینه نقشههای دقیق، انتخاب اینورتر، تنظیم پارامترهای PID و یا عیبیابی تخصصی، در بخش نظرات با ما در میان بگذارید.
