نقش اینورتر (VFD) در بهینه‌سازی بوستر پمپ‌ها؛ راهنمای جامع طراحی، مزایا و تحلیل انرژی

مقدمه

تأمین فشار پایدار سیال در صنایع مدرن، ساختمان‌های بلندمرتبه و شبکه‌های توزیع آب شهری، همواره با چالش نوسان شدید دبی مصرفی مواجه است. در سیستم‌های سنتی پمپاژ، مواجهه با تغییرات دبی از طریق روشن و خاموش کردن متوالی پمپ‌ها (On/Off Control) یا خفه کردن جریان با استفاده از شیرهای کنترل فشار (Throttling) صورت می‌گرفت؛ روش‌هایی که اتلاف شدید انرژی، استهلاک مکانیکی و نوسانات ناگهانی فشار (ضربه قوچ) را به همراه داشتند.

امروزه با پیشرفت الکترونیک قدرت، درایو فرکانس متغیر (VFD – Variable Frequency Drive) یا اینورتر به عنوان مغز متفکر سیستم‌های بوستر پمپ مدرن شناخته می‌شود. این مقاله به بررسی عمیق و همه‌جانبه نقش فناوری کنترل دور در بهینه‌سازی بوستر پمپ‌ها، مکانیزم‌های عملکردی، محاسبات توجیهی مصرف انرژی و استانداردهای طراحی تابلوهای کنترل دور متغیر می‌پردازد.

---

۱. مبانی نظری: چرا پمپ‌ها به کنترل دور نیاز دارند؟

برای درک عملکرد اینورتر در سیستم‌های پمپاژ، ابتدا باید رفتار هیدرولیکی پمپ‌های سانتریفیوژ را در سرعت‌های مختلف بررسی کرد. این رفتار توسط قوانین تشابه (Affinity Laws) توصیف می‌شود.

قوانین تشابه در پمپ‌های سانتریفیوژ

قوانین تشابه نشان می‌دهند که چگونه تغییر سرعت دوران شفت پمپ ($N$) بر دبی ($Q$)، هد ($H$) و توان مصرفی ($P$) تأثیر می‌گذارد:

۱. رابطه دبی با سرعت: دبی پمپ به صورت مستقیم و خطی با سرعت دوران تغییر می‌کند:

Q1Q2=N1N2\frac{Q_1}{Q_2} = \frac{N_1}{N_2}Q2​Q1​​=N2​N1​​

۲. رابطه هد با سرعت: هد یا فشار تولیدی پمپ با مربع سرعت دوران تغییر می‌کند:

H1H2=(N1N2)2\frac{H_1}{H_2} = \left(\frac{N_1}{N_2}\right)^2H2​H1​​=(N2​N1​​)2

۳. رابطه توان با سرعت: توان مصرفی الکتروپمپ با مکعب سرعت دوران رابطه دارد:

P1P2=(N1N2)3\frac{P_1}{P_2} = \left(\frac{N_1}{N_2}\right)^3P2​P1​​=(N2​N1​​)3

تحلیل مهندسی قوانین تشابه:

رابطه توان مصرفی با مکعب سرعت دوران (P∝N3P \propto N^3P∝N3)، کلید اصلی توجیه اقتصادی استفاده از اینورتر است. به عنوان مثال، اگر دبی مورد نیاز شبکه به میزان ۲۰٪ کاهش یابد و فرکانس کاری موتور از ۵۰ هرتز به ۴۰ هرتز (کاهش ۲۰ درصدی سرعت) رسانده شود، توان الکتریکی مصرفی الکتروموتور به میزان زیر کاهش می‌یابد:

P2=P1×(0.8)3=0.512×P1P_2 = P_1 \times (0.8)^3 = 0.512 \times P_1P2​=P1​×(0.8)3=0.512×P1​

این محاسبات نشان می‌دهد که تنها با ۲۰٪ کاهش سرعت موتور، مصرف برق حدود ۴۹٪ کاهش می‌یابد.

---

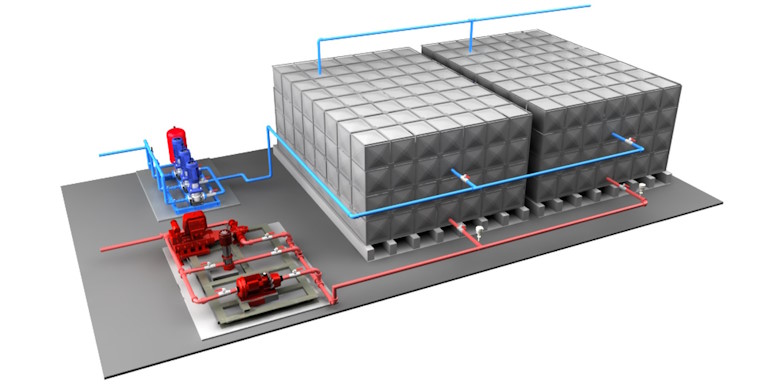

۲. ساختار و مکانیزم عملکرد بوستر پمپ دور متغیر

یک سیستم بوستر پمپ دور متغیر بر پایه یک حلقه کنترل بسته (Closed-Loop Feedback Control) کار می‌کند.

[ترانسمیتر فشار کلکتور] ---> (سیگنال ۴-۲۰ میلی‌آمپر) ---> [کنترلر PID / اینورتر]
                                                               |
                                                               v
[کلکتور خروجی دهش] <--- (تغییر هد و دبی) <--- [الکتروپمپ سانتریفیوژ] <--- (فرکانس خروجی VFD)

گام‌های عملکردی سیستم کنترل دور متغیر:

1. اندازه‌گیری مستمر فشار: ترانسمیتر فشار (Pressure Transmitter) نصب شده روی کلکتور خروجی، فشار واقعی شبکه را به صورت ولتاژ یا جریان آنالوگ به کنترلر یا اینورتر ارسال می‌کند.
2. پردازش در کنترلر PID: کنترلر، مقادیر فشار واقعی (Process Variable – PV) را با مقدار هدف تعریف شده (Set Point – SP) مقایسه کرده و میزان انحراف را از طریق الگوریتم PID (Proportional-Integral-Derivative) محاسبه می‌کند.
3. تنظیم فرکانس خروجی: اینورتر با تغییر فرکانس و ولتاژ خروجی به الکتروموتور، سرعت دوران پروانه پمپ را به شکلی تنظیم می‌کند که انحراف فشار به صفر برسد.
4. ورود پمپ‌های پشتیبان (Cascade Control): اگر پمپ اول با رسیدن به حداکثر فرکانس خود (مثلاً ۵۰ هرتز) همچنان نتواند فشار هدف را تأمین کند، سیستم کنترل دور متغیر پمپ اول را با برق شهری بای‌پاس کرده یا روی سرعت بالا نگه می‌دارد و پمپ دوم را توسط اینورتر وارد مدار می‌کند.

---

۳. مقایسه فنی سیستم‌های دور ثابت و دور متغیر (مجهز به اینورتر)

جهت درک بهتر تفاوت‌های بنیادی، مقایسه‌ای جامع میان ساختار و ویژگی‌های این دو سیستم ارائه شده است:

---

۴. مزایای استفاده از اینورتر در بوستر پمپ‌ها

الف) بهینه‌سازی مصرف انرژی و کاهش هزینه‌های جاری

بزرگترین هدررفت انرژی در سیستم‌های پمپاژ سنتی، تبدیل انرژی مکانیکی مازاد به افت اصطکاکی و حرارت در پشت شیرهای تنظیم فشار است. اینورتر با مچ کردن نقطه کار پمپ با منحنی تقاضای سیستم، نیاز به خفه کردن جریان (Throttling) را کاملاً از بین می‌برد.

ب) کاهش استهلاک و افزایش عمر مفید تجهیزات دوار

شروع به کار پمپ‌ها با اینورتر به صورت نرم (Soft Start) انجام می‌شود. افزایش تدریجی دور موتور مانع از وارد آمدن تنش‌های برشی شدید به شفت، بلبرینگ‌ها، پروانه و آب‌بندهای مکانیکی (Mechanical Seals) می‌گردد. همچنین با کارکرد موتور در دورهای پایین‌تر در ساعات کم‌مصرف، طول عمر بیرینگ‌ها به طور نمایی افزایش می‌یابد.

ج) حذف کامل پدیده مخرب ضربه قوچ (Water Hammer)

شتاب ناگهانی سیال هنگام استارت مستقیم پمپ‌های دور ثابت، موج‌های فشاری شدیدی تولید می‌کند که منجر به شکستن لوله‌ها، آسیب به اتصالات و شیرآلات و تولید صدای ناهنجار در کل شبکه لوله‌کشی می‌شود. شیب‌های صعودی و نزولی زمان‌بندی شده (Acceleration/Deceleration Ramps) در اینورتر، این پدیده را به طور کامل خنثی می‌کنند.

د) بهینه‌سازی ابعاد مخزن دیافراگمی

در بوستر پمپ‌های بدون درایو، استانداردها حکم می‌کنند که برای جلوگیری از داغ شدن الکتروموتور ناشی از استارت‌های مکرر (حداکثر ۱۰ الی ۱۵ استارت در ساعت)، مخازن تحت فشار بزرگی تعبیه شوند. در سیستم‌های دور متغیر، به علت عدم وجود محدودیت در استارت و استاپ نرم، حجم مخزن تحت فشار تا ۸۰ درصد کاهش می‌یابد.

---

۵. چالش‌های فنی استفاده از اینورتر و راهکارهای مهندسی

با وجود تمام مزایای درایوهای فرکانس متغیر، استفاده از آن‌ها چالش‌های الکتریکال و مکانیکال خاصی را به همراه دارد که باید در فاز طراحی تابلو برق و نصب سیستم دیده شوند.

۱. تولید هارمونیک‌های شبکه و نویز الکترومغناطیسی (EMI)

اینورترها از روش مدولاسیون عرض پالس (PWM) برای شبیه‌سازی موج سینوسی استفاده می‌کنند. سوئیچینگ‌های فرکانس بالای ترانزیستورهای IGBT در درایو، هارمونیک‌هایی در شبکه برق ایجاد می‌کند که می‌تواند بر سایر تجهیزات حساس الکترونیکی تأثیر منفی بگذارد.

• راهکار: استفاده از فیلترهای ورودی خط (Line Reactors)، فیلترهای خروجی $dv/dt$ یا فیلترهای هارمونیک فعال (Active Harmonic Filters) در مسیرهای ارتباطی کابل قدرت.

۲. خوردگی الکتریکی بلبرینگ‌ها (Bearing Currents)

ولتاژ شفت القا شده توسط فرکانس‌های سوئیچینگ بالا درایو، به دنبال کوتاه‌ترین مسیر برای تخلیه به زمین می‌گردد که این مسیر غالباً بلبرینگ‌های موتور است. عبور این جریان‌ها باعث ایجاد پدیده “قوس الکتریکی میکروسکوپی” و تخریب تدریجی بلبرینگ (Fluting) می‌شود.

• راهکار: استفاده از بلبرینگ‌های عایق شده (Insulated Bearings)، کیت‌های ارت شفت (Shaft Grounding Rings) یا کابل‌های شیلددار مخصوص موتورهای تحت کنترل VFD.

۳. حرارت موتور در دورهای پایین

الکتروموتورهای استاندارد دارای فن خنک‌کننده متصل به شفت خود هستند (TEFC). زمانی که اینورتر دور موتور را به شدت کاهش می‌دهد، سرعت چرخش پروانه خنک‌کننده کم می‌شود در حالی که جریان کشیده شده ممکن است همچنان بالا باشد؛ این امر سبب افزایش دمای سیم‌پیچ موتور می‌گردد.

• راهکار: تعیین حد پایین فرکانس کاری (معمولاً حداقل ۲۵ هرتز) در تنظیمات درایو یا استفاده از موتورهای مجهز به فن خنک‌کننده مستقل (Force Vent).

---

۶. بررسی معماری‌های مختلف راه‌اندازی دور متغیر

در طراحی بوستر پمپ‌های چندپمپه، از سه ساختار کلی برای پیکربندی درایو استفاده می‌شود:

روش اول: تک اینورتر با سیستم تعویض پمپ (Single VFD Cascade System)

در این ساختار، تنها یک اینورتر در تابلو برق وجود دارد. درایو ابتدا پمپ اول را راه‌اندازی می‌کند. با افزایش تقاضا، پمپ اول به برق مستقیم شبکه (شروع مستقیم یا ستاره دوتایی) سوئیچ شده و اینورتر کنترل پمپ دوم را به دست می‌گیرد.

• مزایا: هزینه اولیه پایین به دلیل خرید تنها یک دستگاه درایو.
• معایب: ایجاد شوک‌های موقتی فشار هنگام تغییر کارکرد پمپ‌ها از حالت درایو به شبکه (بای‌پاس) و پیچیدگی مدارات کنترلی در تابلو برق.

روش دوم: مولتی اینورتر (Multi-VFD Master/Slave System)

در این معماری پیشرفته، به ازای هر یک از الکتروپمپ‌ها، یک اینورتر مجزا نصب می‌گردد. این درایوها از طریق پروتکل‌های صنعتی (مانند Modbus یا CANopen) با یکدیگر در ارتباط هستند.

• مزایا: کنترل بسیار دقیق و پیوسته فشار، استهلاک کاملاً متوازن، پایداری بالای سیستم (اگر یک درایو بسوزد، سیستم بدون وقفه با سایر درایوها کار می‌کند).
• معایب: هزینه اولیه بالاتر خرید تجهیزات.

---

۷. محاسبات مالی و فرمول توجیه اقتصادی نصب اینورتر

برای توجیه کارفرمایان در پروژه‌های صنعتی، انجام محاسبات دوره بازگشت سرمایه (ROI) برای سیستم‌های دور متغیر الزامی است.

تخمین صرفه‌جویی انرژی سالانه (AES)

توان الکتریکی مصرفی واقعی ($P$) در هر نقطه کارکرد با فرمول زیر محاسبه می‌شود:

P=ρ×g×Q×H3.6×106×ηpump×ηmotorP = \frac{\rho \times g \times Q \times H}{3.6 \times 10^6 \times \eta_{pump} \times \eta_{motor}}P=3.6×106×ηpump​×ηmotor​ρ×g×Q×H​

که در آن:

• $\rho$: چگالی سیال (kg/m3kg/m^3kg/m3)
• $g$: شتاب گرانش (9.81 m/s29.81\ m/s^29.81 m/s2)
• $Q$: دبی (m3/hm^3/hm3/h)
• $H$: هد پمپ ($m$)
• ηpump\eta_{pump}ηpump​ و ηmotor\eta_{motor}ηmotor​: راندمان پمپ و الکتروموتور در فرکانس مورد نظر.

با ادغام قوانین تشابه و پروفایل زمان‌بندی مصرف در یک دوره ۲۴ ساعته، میزان انرژی سالانه مصرفی سیستم دور ثابت با دور متغیر مقایسه می‌شود. دوره بازگشت سرمایه معمولاً از رابطه زیر بدست می‌آید:

ROI (Years)=Capital Cost of VFDAnnual Energy Savings (Cost)−Annual VFD Maintenance\text{ROI (Years)} = \frac{\text{Capital Cost of VFD}}{\text{Annual Energy Savings (Cost)} – \text{Annual VFD Maintenance}}ROI (Years)=Annual Energy Savings (Cost)−Annual VFD MaintenanceCapital Cost of VFD​

در اکثر پروژه‌های بزرگ صنعتی و مجتمع‌های مسکونی با مصرف نوسانی بالا، دوره بازگشت سرمایه خرید درایو بین ۱۲ تا ۲۴ ماه تخمین زده می‌شود.

---

نتیجه‌گیری

استفاده از اینورتر در سیستم‌های بوستر پمپ دیگر یک آپشن لوکس محسوب نمی‌شود، بلکه به یک الزام مهندسی در طراحی‌های بهینه انرژی تبدیل شده است. درایوهای فرکانس متغیر نه تنها هزینه‌های مستقیم مصرف برق و استهلاک قطعات مکانیکی را کاهش می‌دهند، بلکه با تأمین فشار کاملاً پایدار و بدون نوسان، آسایش مصرف‌کنندگان و صحت فرآیندهای صنعتی را تضمین می‌کنند. هرچند پیاده‌سازی این سیستم‌ها نیازمند محاسبات دقیق اولیه، شناخت هارمونیک‌ها و انتخاب صحیح ساختار کنترلی است، اما منافع میان‌مدت و بلندمدت آن، هزینه اولیه سرمایه‌گذاری را به طور کامل توجیه می‌نماید.
